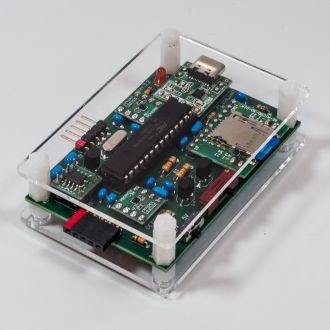

PIC32MX270F256Bを用いてPICマイコンに書き込む

　PIC32MX270F256BのUSB機能(シリアル通信)を使わずに、CH340Eを用いてシリアル通信を行うシステムを制作しましたのでご紹介します。
　CH340Eを利用することにより、スマホで操作できるようになります。
　なお、PIC32MX270F256Bのプログラムメモリが足りず、プログラムを3つに分けました。

制作に必要なものは下記の通りです。

• PICマイコン PIC32MX270F256B-50I/SP
• PICマイコン。VPP電圧は、12V、9V、5Vに対応。ロジック電圧は、5V、3.3Vに対応。
• ガーバーファイル：PCBWayなどに、基板製造依頼してください。
• C基板用アクリルパネル(アクリル板) 2mm厚(透明)を2つ
• スペーサー M3 5mm TP-5SMを4つ
• 3mmプラネジ(5mm)を4つ
• プラスチックナット+連結(6角ジョイント)スペーサー(10mm)セットを4セット
• 1x5ピン ピンソケット(メス・L型) SSW-105-02-G-S-RAを1つ
• スライドスイッチSS-14MDH2を1つ：12V、9V、5Vの切り替え
• スライドスイッチ ISH-1260-HA-Gを1つ：5V、3.3Vの切り替え
• MAX662 DIPモジュールを1つ：12Vの昇圧に用います
• 積層セラミックコンデンサー 0.22μF50V X7R 5mmを2つ：12Vの昇圧に用います
• 積層セラミックコンデンサー 4.7μF50V X7S 5mmを2つ：12Vの昇圧に用います
• MOSFET 2N7000を1つ：3.3V→12V,9V,5Vのレベル変換に用います
• 三端子レギュレーター 9V100mA HTC製 LM78L09を1つ：12Vから9Vをつくる
• 積層セラミックコンデンサー 0.1μF250V X7R 5mmピッチを1つ：12Vから9Vをつくる
• 積層セラミックコンデンサー 0.33μF50V X7R 5mmを1つ：12Vから9Vをつくる
• 低損失レギュレーター LP2950L-3.3V 3.3V100mAを1つ：5Vから3.3Vをつくる
• 積層セラミックコンデンサー 0.1μF250V X7R 5mmピッチを1つ：5Vから3.3Vをつくる
• 積層セラミックコンデンサー 10μF50V X7S 5mmを1つ：5Vから3.3Vをつくる
• 積層セラミックコンデンサー 10μF50V X7S 5mmを1つ：マイコン用
• 積層セラミックコンデンサー 0.1μF250V X7R 5mmピッチを1つ：マイコン用
• I2Cバス用双方向電圧レベル変換モジュール(PCA9306)を2つ：3.3V←→5Vのレベル変換に用います
• マイクロSDカードスロットDIP化キットを1つ
• 3mm赤色LED 625nm 70度 OSR5JA3Z74Aを1つ
• クリスタル(水晶発振子) 20MHzを1つ
• 積層セラミックコンデンサー 27pF50V C0G 5mmを2つ
• カーボン抵抗(炭素皮膜抵抗) 1/4W330Ωを3つ
• カーボン抵抗(炭素皮膜抵抗) 1/6W330Ωを2つ
• カーボン抵抗(炭素皮膜抵抗) 1/6W10kΩを2つ
• CH340E USBシリアル変換モジュール Type-Cを1つ
• ピンヘッダ (オスL型) 1×40 (40P)を1つ

　PICマイコンに書き込みを行うための回路は上図のようになります。
　書き込みを行うのに「VDD」、「VSS（GND)」、「ISCPDAT」、「ISCPCLK」、「MCLR」という5つのピンを用います。 MCLRピンにPICマイコンの動作電圧より高い電圧（12V､9V､5V）の信号を与える必要があります。 また、ISCPDATピン、ISCPCLKピンとPICマイコンPIC32MX270F256Bの電圧が異なるため、レベル変換する必要があります。

1)USBから出力される5Vを、12Vに昇圧する必要があります。そのために、MAX662 DIPモジュールを利用します。

2)12Vから9Vをつくるには、三端子レギュレーター LM78L09を利用します。

3)5Vから3.3Vをつくるには、低損失レギュレーター LP2950L-3.3Vを利用します。

4)3.3V→12V,9V,5Vのレベル変換するのには、MOSFET 2N7000を利用します。

5)3.3V←→5Vのレベル変換するのには、I2Cバス用レベル変換モジュール(PCA9306)を利用します。プルアップ抵抗は、1kΩが実装されています。

pickleという、Raspi(Linux)でPICマイコンにプログラムの書き込みを行うソフトウェアがあります。

pickle

　C言語で書かれていますので、これをPICマイコンPIC32MX270F256Bに移植を試みます。本体は、ほぼ、そのまま使用し、INPUT側のインターフェースの部分とOUTPUT側のインターフェースの部分を書き換えます。 MPLAB X IDEで開発しました。プログラムコードを公開します。PIC32MX270F256Bのメモリ不足のため、3つに分けました。

もう一つ書き換えた箇所があります。それは、ヒープメモリです。元のプログラムは、Linux環境で豊富にヒープメモリが使えますが、マイコンの場合、限られています。 そこで、MicroSDの記憶領域を利用しました。

(2025.10.15更新)
プログラムコード 8bit用(p12,p14,n14,p16,n16)
　　HEXファイル 8bit用(p12,p14,n14,p16,n16)

プログラムコード 16bit用(p24)
　　HEXファイル 16bit用(p24)

プログラムコード 32bit用(p32)
　　HEXファイル 32bit用(p32)

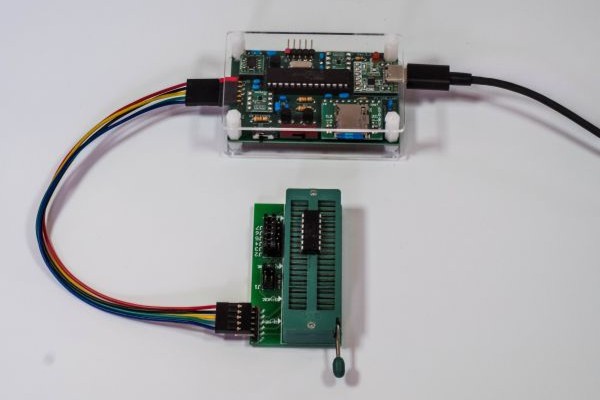

　下記のように、PCとUSB接続(仮想COM、UART)して、PCより操作して、プログラム(hexファイル)をPICマイコンに書き込みます。

1)自作PICライタとPICマイコンを接続します。PIC書き込みアダプタを利用すると便利です。

2)HEXファイルをmicroSDに書き込み、それを自作PICライタに挿入します。

3)PCとUSB接続(仮想COM、UART)して、PCより操作して、プログラム(hexファイル)をPICマイコンに書き込みます。 シリアル通信で行単位送信モードが使えるシリアルモニタソフトを使って操作できますが、自作の書き込みソフトも作成しました。

Windows用書き込みソフト(2025.11.07更新)

	PC側より、自作の書き込みソフトを起動し、COMポートを設定します。

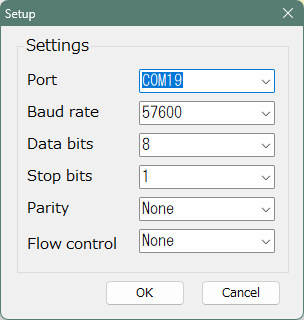

	ポートを設定します。それ以外はデフォルトのままで良いです。

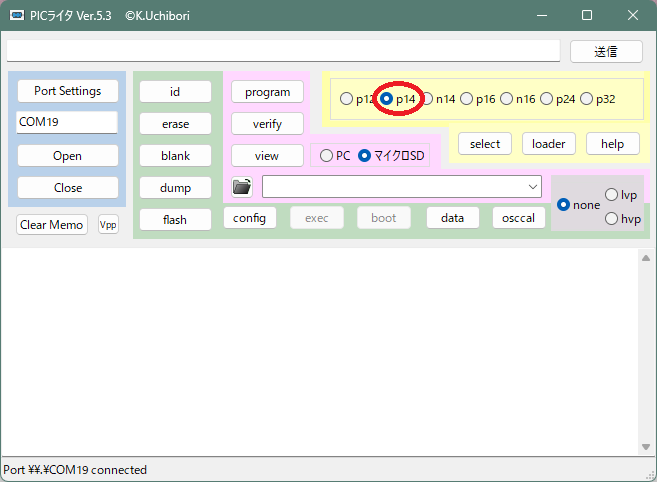

	hexファイルのタイプを選択します。

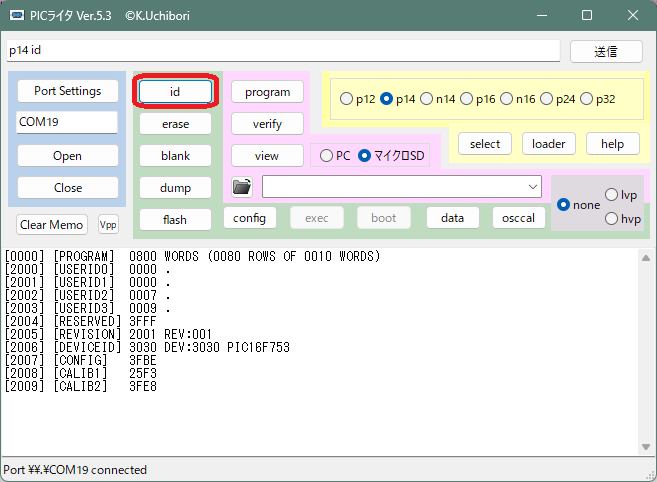

	まず、PICマイコンの素性を読み込みます。 「PIC16F753」であることが分かります。

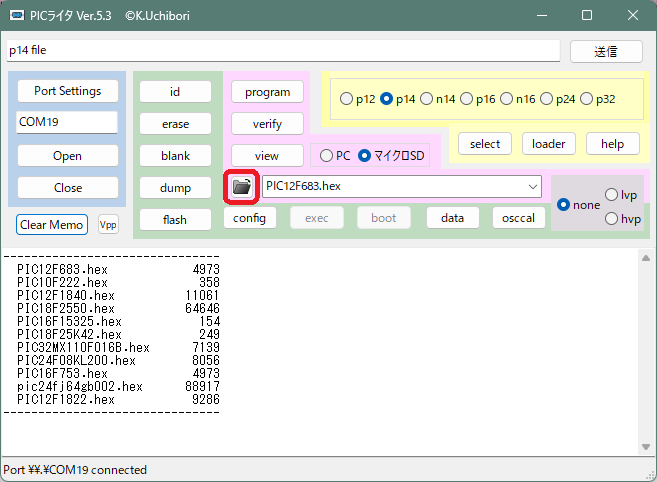

	microSDに入っているhexファイルが表示されます。

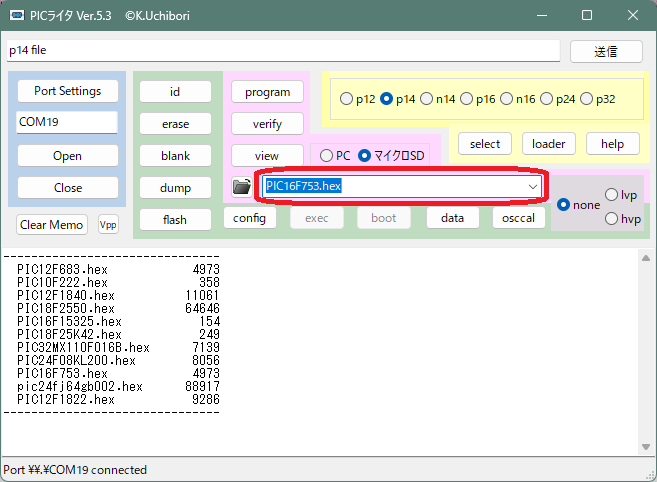

	PICマイコンに書き込むhexファイルを選択します。 ここでは、「PIC16F753.hex」を選びます。

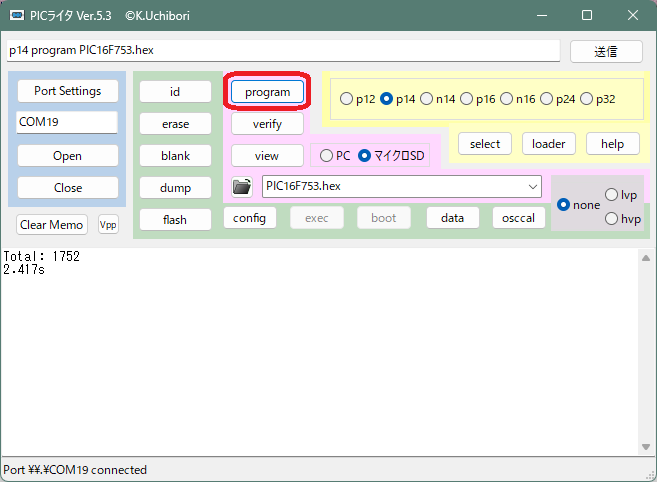

	書き込みが成功しました。 書き込み時間は、2.417秒です。

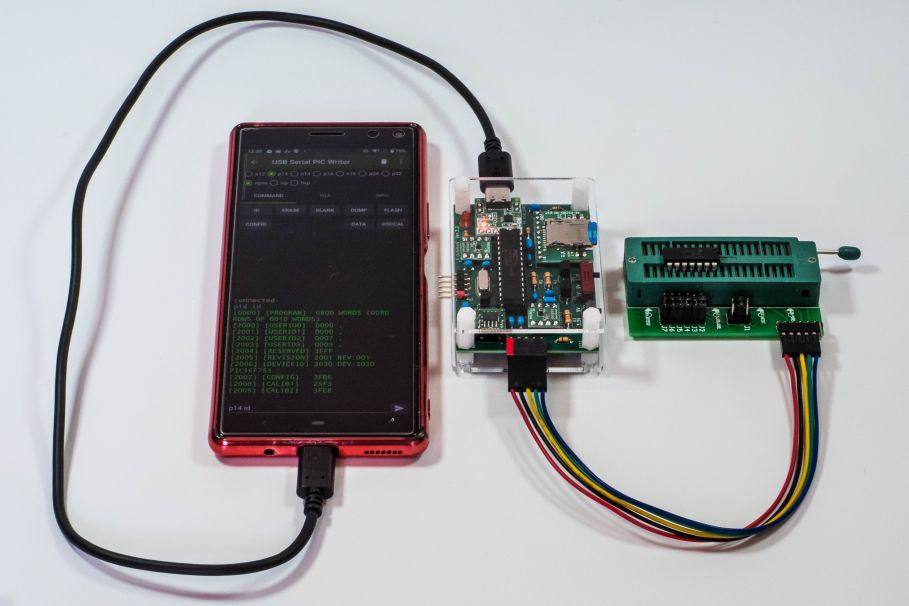

　下記のように、スマホとUSB接続(Android 3.1以上:USB Host API)して、スマホより操作して、プログラムをPICマイコンに書き込みます。

1)自作PICライタとPICマイコンを接続します。PIC書き込みアダプタを利用すると便利です。

2)プログラム(hexファイル)をmicroSDに書き込み、それを自作PICライタに挿入します。

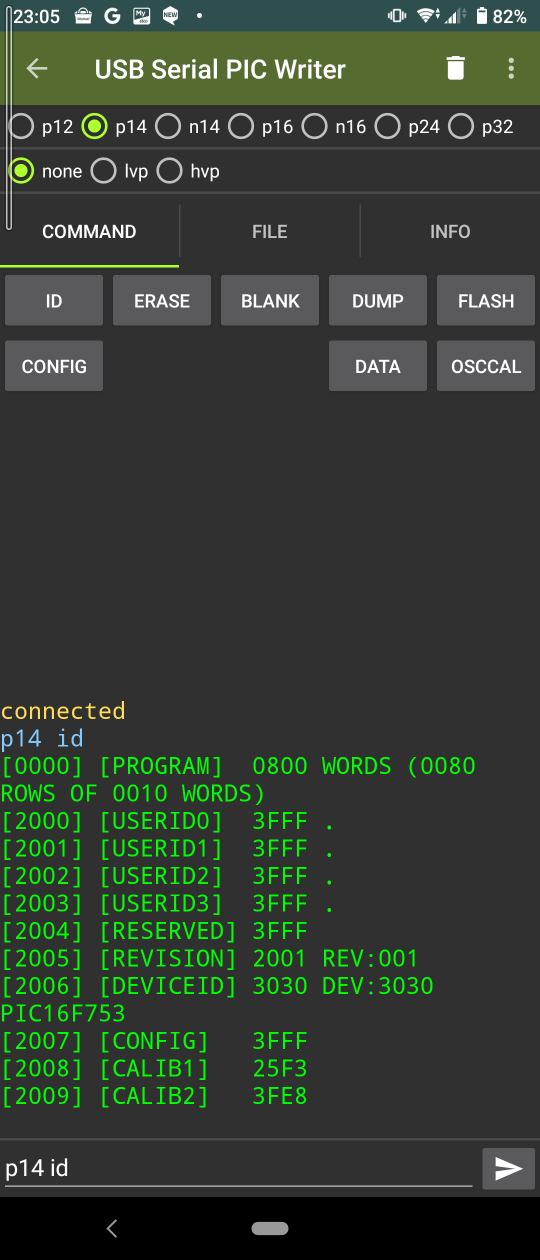

3)スマホとUSB接続(Android 3.1以上:USB Host API)して、スマホより操作して、プログラム(hexファイル)をPICマイコンに書き込みます。 Serial USB Terminalなどを使って操作できますが、自作の書き込みアプリも作成しました。

android用書き込みアプリ(2025.12.12更新)

※SONY製 KDDI SOV42で動作確認をしています。

以上です。この他にも、M5Stackを利用して書き込むシステムを制作したり、Raspberry Piを利用して書き込むシステムを制作したりしてます。
